- Tips 'n Tricks -

Copy design met Vault



Auteur: Dennis Vercauteren



Copy design met Vault is een makkelijke en snelle manier om een assembly te kopiëren zodat alle gerelateerde files bijgewerkte worden.
Zo krijgt je drawing en je part een nieuwe naam en tevens kan je ze meteen op de juiste plaats in de Vault zetten.

Deze werkmethode gaat als volgt
nota: zorg er steeds voor de je tekeningen ingecheckt zijn in de Vault!

Men selecteert het te kopiëren assembly of part.
Vervolgens klikt men via RMK op de Copy Design functie

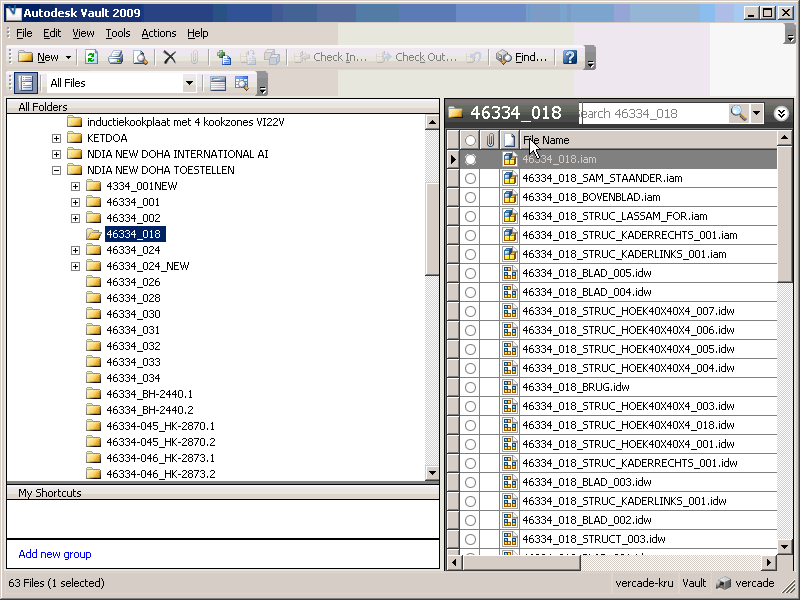

Het Copy design venster verschijnt.
Men zet eerst de status van de files op copy. Dit doet men door de gele status bol aan te klikken. Deze wordt vervolgens blauw
(wenst men alles te kopiëren  dan houd men de control toets ingedrukt en klik je op de status van de hoofd assembly)

Dan is het de moment om je files de locatie te geven waarnaar de files gekopieerd mogen worden.
Opgelet, zit men met een mappen structuur in je vaultfolder, dan kan men best nog eens controleren of je file naar de juiste map wordt gestuurd. Vaak zal de vault de naam van je subfolder meenemen. Meestal is dit niet de bedoeling, In dat geval zal je handmatig de folder moeten aanpassen.

Eens dit ingesteld kan men de bestanden gaan hernoemen naar de nieuwe naam.
Dit kan handmatig maar veel makkelijker is de replace functie.

Deze bekomt men door RMK te klikken op een niet geselecteerde Part Number.
Men vervangt zo de huidige naam naar een nieuw.
Ook is er de mogelijkheid (onderaan het  copy design venster) een prefix of een suffix in te vullen.
Eens men alles hebt aangepast en gecontroleerd hebt kan men op OK drukken.
en de Vault doet al de rest!
.
